地下金属管道防腐层探测检漏仪

•
•
•
•
•

鹤岗地下金属管道防腐层探测检漏仪

鹤岗地埋电缆管线探测仪① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。2.工作界面介绍采样方式 按“ ”键，弹出采样方式选择子菜单。子菜单中包括：“低压脉冲”、“闪络方法”、“三次脉冲”、“八次脉冲”和“速度测量”。仪器开机默认“低压脉冲”，根据测试需要，可选择相应的采样方式，再按“采样方式”键退出（三次脉冲和八次脉冲为扩展测试方法）。脉宽按“”键，弹出脉冲宽度选择子菜单。子菜单中包括7个选项，分别为：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根据测试距离选择合适的脉宽，按对应的子菜单键可以对脉冲宽度进行选择，仪器开机默认0.2μs，再按“脉宽”键退出此项功能。注意：在高压闪络法测试中此项不做选择。电缆类型按“”键，弹出电缆类型选择子菜单，有“交联乙烯”、“聚氯乙烯”、“油浸纸型”、“不滴油型”和“未知类型”5个选项，仪器开机默认为“交联乙烯”，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型”键，弹出计算器对话框，调整波速数值，达到选定值后按“ ”键，再按“电缆类型”键退出此项功能。注意：波形速度300m/μs，不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。

鹤岗地埋电缆管线探测仪功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到0.1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。7.体积小、重量轻、使用方便，检测故障成功率和测试精度高。8.在任何环境下性能稳定，不死机，信号采集高压保护措施。

鹤岗地埋电缆管线探测仪卡钳耦合法卡钳耦合法适用于管线外露，但无法（或不允许）接触其金属部分，而且管线两端都接地的情况（特别适用于电力电缆）。卡钳耦合法发射信号的电路模型可以等效为变压器：卡钳的磁芯作为变压器磁芯，卡钳内部绕线为变压器的初级，管线－大地回路等效为变压器的次级（单匝），发射机提供初级电流，管线－大地间耦合产生次级电流。耦合电流的大小与回路电阻（主要是两端的接地电阻）密切相关，电阻越小则电流越大，反之电阻越大电流越小，小到一定程度则无法进行正常探测。卡钳耦合法发射信号的优点在于使用方便，无须和管线进行电气连接，对管线的正常运行不会产生任何影响，而且能够减少对其他管线的感应；缺点在于耦合出的电流小于直连法，尤其是要求管线两端必须接地良好，有些管线不能满足此要求。1、卡钳连接将发射机附件连接线缆（两端为红色5芯插头）的一端插入发射卡钳插座，另一端插入发射机的输出插座。 图2-2-1 卡钳法附件连接2、卡住管线将卡钳卡住管线的裸露部分，如下图所示： 图2-2-2 卡钳耦合法注意事项：?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不绝缘的管道），也可以是两端接地（如高压电力电缆的金属铠装在两端接地）。?管线不同分段之间，或管件和管道之间可能是绝缘的，如果绝缘则需设法将其电气连接，否则不能使用卡钳耦合法。?是否在管线上有效地感应出电流，只能通过接收机的探测效果来判断，如果不能正常探测，则换用其它信号发射方法。?卡住管线时，确保卡钳的钳口完全闭合，并确保钳口无异物、不生锈。

鹤岗地埋电缆管线探测仪 注意事项：?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不带绝缘层的金属管道），也可以是两端接地（如高压电力电缆的金属铠装两端接地）。?绝缘良好而两端又不接地的管线无法使用感应法，例如：有些低压电缆没有金属铠装，或者铠装不接地，将无法使用感应法或效果较差。?不能将发射机置于金属井盖上，也不能在钢筋加强的混凝土路面上使用，否则信号将被井盖或钢筋网阻断，而不能施加到下面的管线上。?发射机除了向管线辐射信号，还不可避免的向周围空间辐射，会给接收造成干扰，所以使用感应法时，接收机和发射机必须相隔一定距离（收发距）。2、界面介绍发射机开机状态下，没有连接任何附件将自动工作在辐射模式，屏幕显示如下：图2-3-2 卡钳耦合输出界面显示2、频率选择按频率减小键 和频率增大键 选择发射频率。三种辐射频率可供选择： 33kHz，82kHz、197kHz，默认33kHz。注意事项：?低频感应效果较差，但信号传播距离远，也不易产生干扰。?高频比低频的感应效果好，但传播距离较近，且较易感应到其他管线。?探测高阻管线应使用高频，低频将很难感应出适用的信号。3、功率调节按输出减小键 和输出增大键 调节输出水平，共分10档。注意事项：?使用较低输出水平，有助于减少对其他管线的感应、缩短收发距。?探测较深管线，应提高输出水平。?发射机无法测量和显示管线感应到的电流大小，故只能根据接收机的探测效果反复尝试、灵活选择。

鹤岗地埋电缆管线探测仪界面介绍及管线电压检测长按开关键 ，打开发射机电源。发射机自动检测连接的附件，并工作在直连模式。在直连状态下，将会首先进行管线自身电压的测量，屏幕显示如下：图2-1-3 管线电压测量界面若管线自身电压超过限制（50V），则停留在电压检测界面，并显示警告标志，不输出信号以保护仪器不被损坏屏幕显示如下： 图2-1-4管线电压超压警告界面若电压正常，则数秒后自动输出信号屏幕显示如下：图2-1-5直连输出界面显示4、频率选择按频率键 选择发射频率。六种频率可供选择：640Hz，1280Hz，8kHz，33kHz，82kHz、197kHz。开机默认1280 Hz。选择哪种频率并没有标准，可根据以下原则和实际接收探测效果灵活选择：?一般接地良好的电缆或管线，使用开机默认的1280Hz即能完成大部分测试。?长距离管线的跟踪选择较低频率（640Hz和1280Hz）。低频信号传播距离长，而且不容易感应到其他管线上；而且这两种为复合频率信号，接收机能够进行跟踪正误提示。?一般管线的跟踪可以使用中高频率（8kHz），信号传播距离比较远，对其他管线的感应也不是很强。?高阻管线（如对端浮空的电缆芯线、带防腐层的管道、铸铁管等），选用较高频率（33kHz、82kHz或197kHz），高频信号辐射能力强，但传播距离较近，且易感应到其他管线。?在能够正常探测的情况下，应优先选择低频。

鹤岗地埋电缆管线探测仪青岛天正华意电气设备有限公司主要用于高低压电缆绝缘不良及高阻泄漏性故障点的烧穿及故障距离初步判断，使用烧穿功能使其高阻故障点的绝缘阻值大幅度降低，变成低阻故障后，再使用电桥功能对电缆故障位置进行初步测试定位，也可使用其他测试仪定位故障位置。数控烧穿电桥一体机符合《中华人民共和国电力行业标准》和《高压试验装置通用技术条件》要求。数控烧穿电桥一体机采用单片机控制、大屏彩色液晶显示；自动化程度高，保护功能完善，实时显示烧穿电压、烧穿电流的变化曲线图，电桥采用一键式自动测试，直接显示测试结果。测试简单方便并以中文提示仪器的工作状态。输出电压高、功率大、结构紧凑、携带方便。并且能在电缆故障测试及试验方面提供了大功率的直流高压源。 功能特点⑴ 用于高压及低压电缆绝缘不良和高阻泄漏性故障点的烧穿，使其绝缘阻值大幅度降低，并达到电桥初步定位故障测试要求。⑵ 本机采用高压电力电子技术，烧穿电流大幅上升，可在短时间内烧穿电缆绝缘不良点及高阻泄漏点故障，并且实现了烧穿短路后自动停机。⑶ 本机内部采用高精度的数字检测和控制技术，实时采集、显示高压值和电流值；实现了电压、电流、极限功率三重限定，并具备高温自动报警等多项保护功能。⑷ 本机实现全自动电桥测试，无需人工干预，一键自动测试，直接显示结果，结束后可自动关断输出。

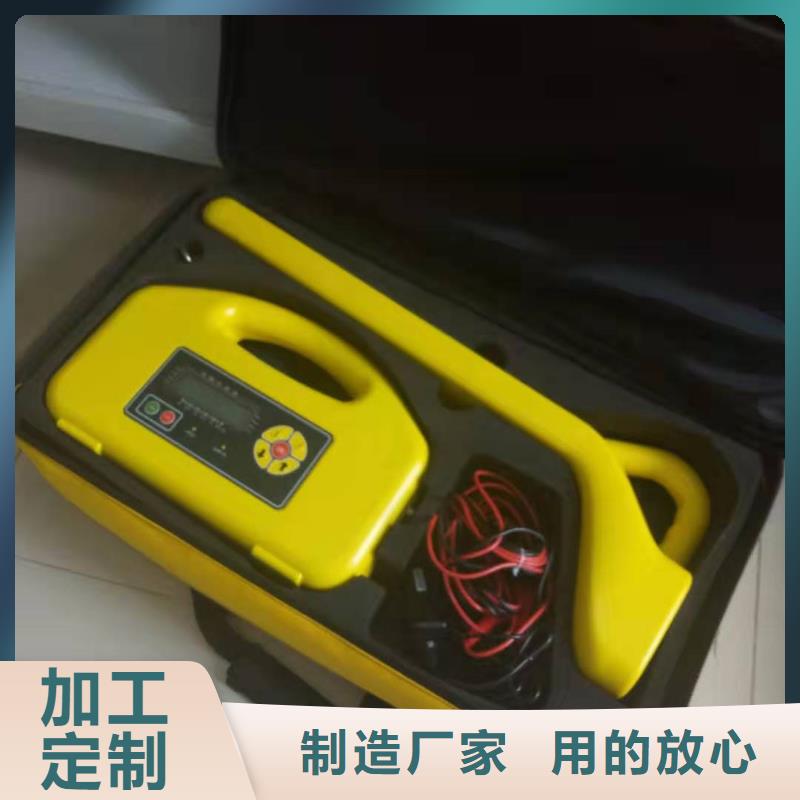

鹤岗地埋电缆管线探测仪 管线仪 概述是一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行性识别，以及管道绝缘破损和部分类型电缆故障的查找。主机 可选附件测深辅助传感器发射卡钳识别柔性卡钳听诊器1kV查障升压器A字架图1-1-1 仪器外观一、功能特点1.多种功能合一： 路径探测 ＋ 电缆识别 ＋ A字架查障。2.彩屏罗盘显示：透视地下管线一览无余。3.超高灵敏度，2Hz超窄带宽接收，高度抗干扰。4.跟踪正误提示：排除邻近管线干扰。5.增强型测深：实时精准深度测量。6.测深辅助传感器：信号畸变提醒。7.增强型无源探测：工频＋射被动频测，可同时显示多条管线。8.无源探测频谱分析：排除干扰频率。9.高性能发射卡钳：向运行电缆耦合信号。10.柔性卡钳电缆性识别：方便且高度可靠，且能做电流测量。11.跨步电压探测：对地绝缘破损查找。12.支持订制频率。13.大功率数字功放发射，全自动阻抗匹配，自动保护。14.发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。15.发射/接收全数字化处理，稳定可靠。16.内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。17.IP65高等级防护。
